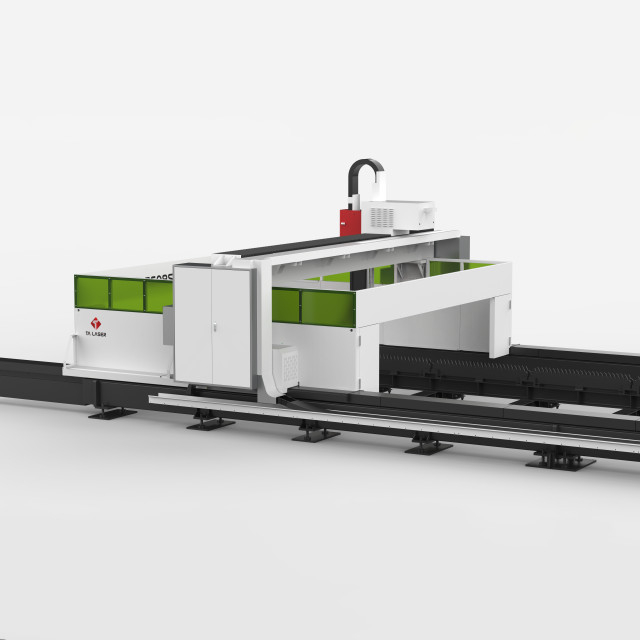

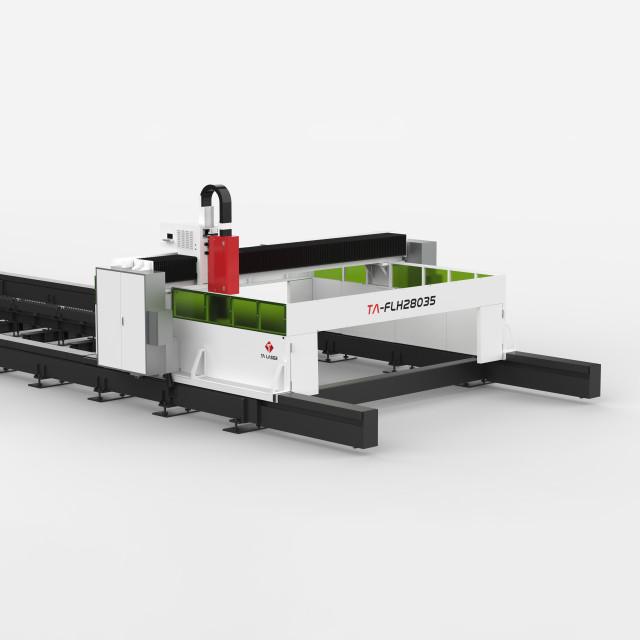

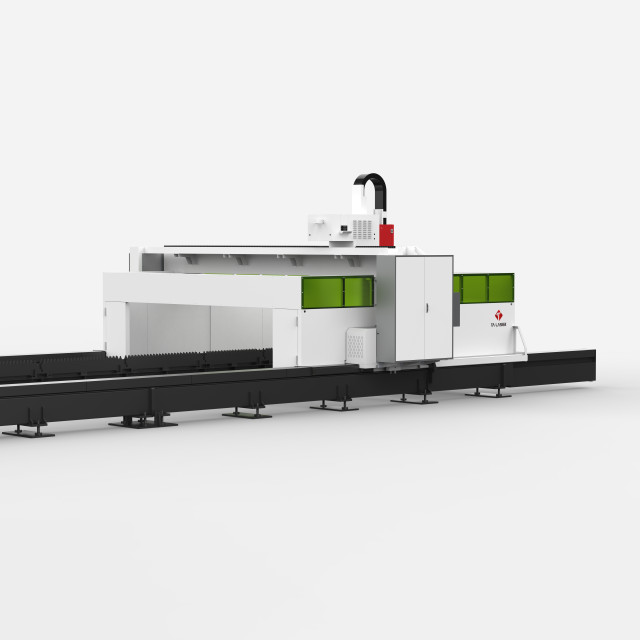

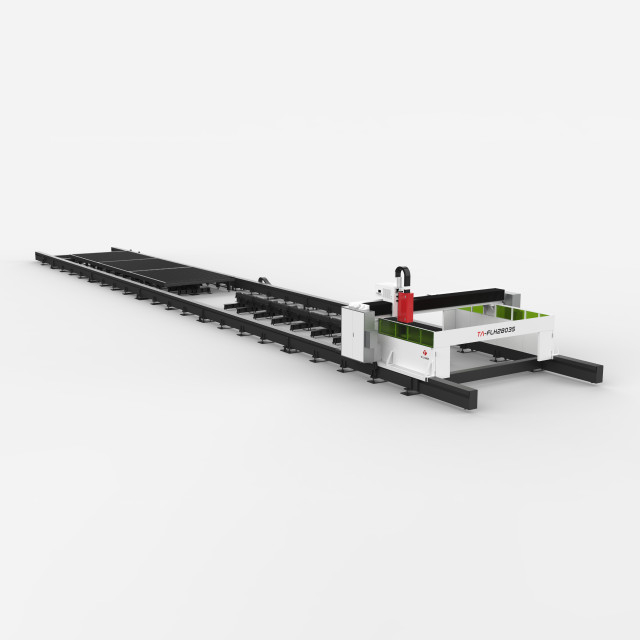

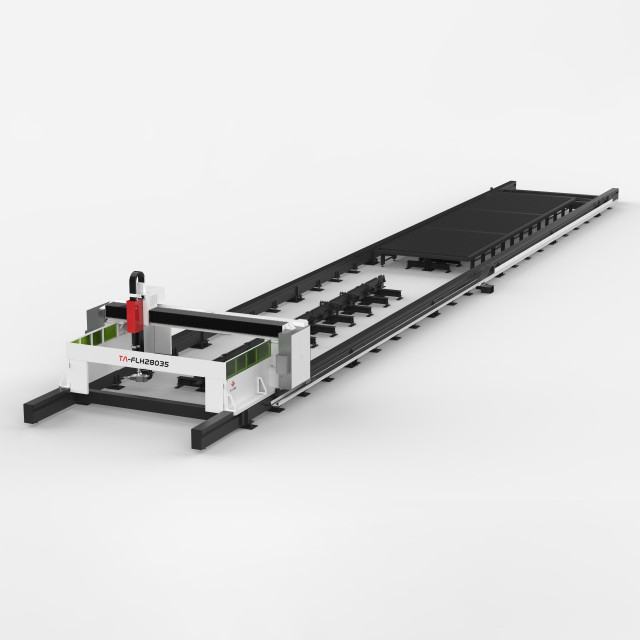

Serie Ta-Flh
TA
NO. | Elementos | Parámetros |
1 | Tamaño de procesamiento （Longitud*Ancho） | 28000 mm*3000 mm |
2 | Tamaño de corte de hoja plana | 13000 mm*3000 mm |
3 | Corte de hoja plana con tamaño de bisel | 12000 mm*2500 mm |
2 | Golpe de eje X | 28000 mm |
3 | Golpe de eje Y | 3000 mm |
4 | Golpe de eje z | 1100 mm |
5 | H-Steel Max Corte ancho | 1500 mm |
6 | Altura de corte máximo de h-steel | 580 mm |
7 | Tamaño de corte mínimo de acero H | 150*150 mm |
8 | Espesor de corte máximo | Corte ≤50 mm recto (bisel de ala ≤40 mm) |
9 | Longitud de corte máximo | 26000 mm |
10 | Precisión de posicionamiento del eje x/y | ± 0.1 mm/m |
11 | Precisión de posicionamiento de repetición del eje x/y | ± 0.05 mm/m |
12 | Axis x/y velocidad máxima | 60m/min |
13 | Aceleración | 0,5 g |
14 | Fuente de alimentación | 380V/50Hz/fase 3 |
15 | Nivel principal de protección de energía | IP54 |
Ventajas técnicas: Admite datos de modelado 3D como Tekla/Rhinoceros; Admite corte de bisel de la articulación de la torre; Tiene dispositivos centrados, controla efectivamente la deformación del material; Admite la detección de contornos y evita errores dimensionales; Puede hacer que el corte de acero H, el corte de agujeros, el marcado, el corte de bisel, la limpieza de borde de corte. | ||

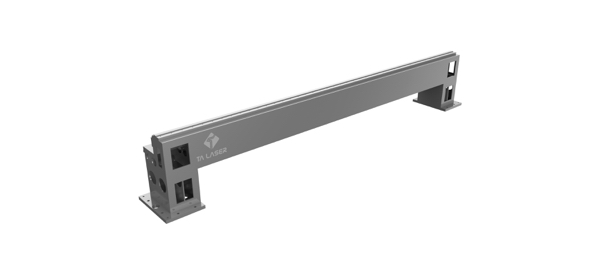

 Sistema de lubricación automática Proporcione aceite lubricante para el equipo en tiempo y cantidad fija. Asegúrese de la operación normal de alta velocidad del equipo. Asegúrese de la precisión, extienda la vida útil del mecanismo de transmisión. |  Estructura de mahcine de pórtico Máquina de pórtico Estructura externa, diseño modular de la tabla de trabajo.Precision Machanical, endurecido y pesado enriquecedor en la dirección de viaje largo y cruzado, garantiza una alta precisión y una larga vida útil. Cono de corte bajo, pequeño kerf, alta utilización de materiales. La función de corte de Beval es opcional. |  Una nueva generación de sistema de evitación de colisión de corte El ajuste perfecto entre el cabezal láser y el software, la alta capacitancia es sensible. En el proceso de corte, hay funciones de reconocimiento de obstáculos y evitación automática. Reduzca el riesgo de colisión de la cabeza láser y logre el corte de colisión cero. |

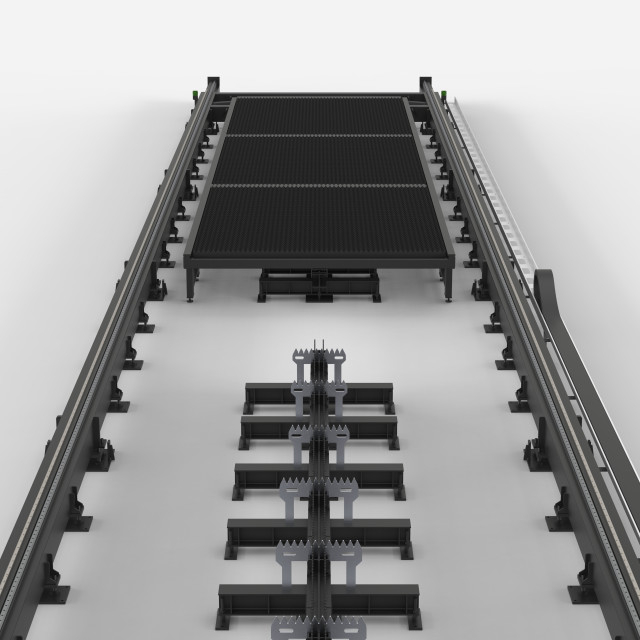

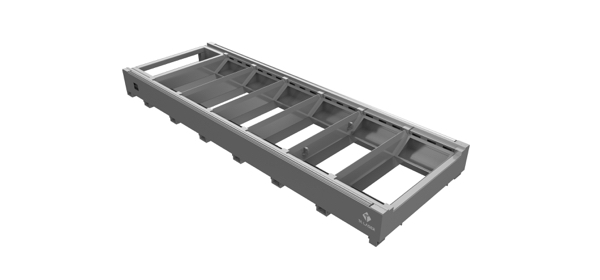

Adoptamos una tabla de soldadura de tubo de cuadrado de carbono rígido alto, esta estructura puede resolver eficientemente los problemas de agitación y deformación durante el trabajo de alta velocidad a largo plazo. Puede soportar los materiales de trabajo de carga de masa más de 1000 kg. A través del proceso de dos veces y el tratamiento de recocido, Protect Body no se deformará.
 |  |
 |  |  |
 |  |  |
